01前言

顾名思义，防坠落装置就是一种防止登塔人员高空坠落的装置。它保护的对象是杆塔建成后的登塔运检人员。

02安装导则

为保障高空作业人员人身安全，近年电网公司对防坠落设备的配置均提出了明确要求：国网要求：钢管杆塔、30 米及以上杆塔（全高）和220 千伏及以上线路杆塔应设置作业人员上下塔和水平移动的防坠安全保护装置。南网要求：钢管杆、钢管组合塔及全高超60米的角钢塔应安装防坠落装置。

03传统防坠落装置对比

传统登塔人员防坠落多采用“脚钉（绳套/挂钩）安全绳”方式。

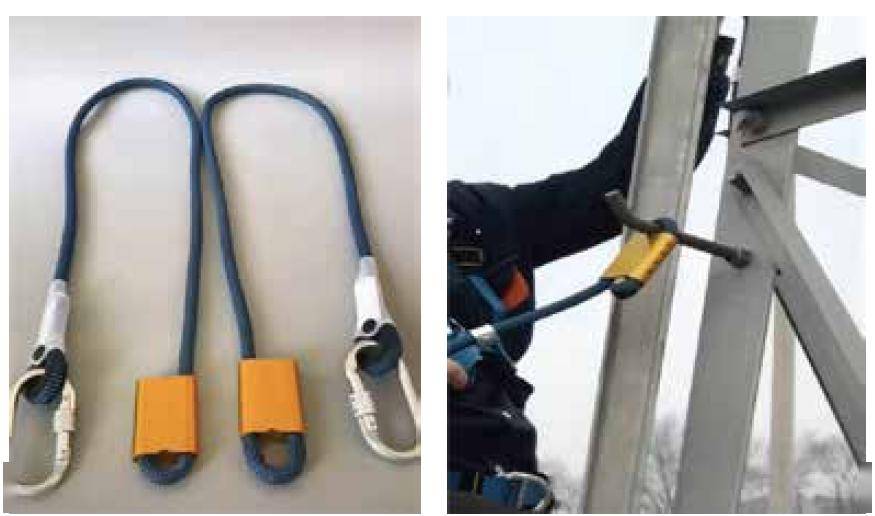

▲ 绳套类

▲ 金属挂钩类

人员登塔时，将脚钉安全绳的2 个绳套交替挂在脚钉上，另一端安全扣与安全带连接，利用输电杆塔脚钉作为防坠挂点，起到防坠作用。

传统防坠落方式主要依靠脚钉，没有额外投入，但是主要存在如下问题：

1、从挂点结构上看，输电杆塔脚钉尾端为开口设计，使用中极有可能出现绳套从脚钉脱出的情况。

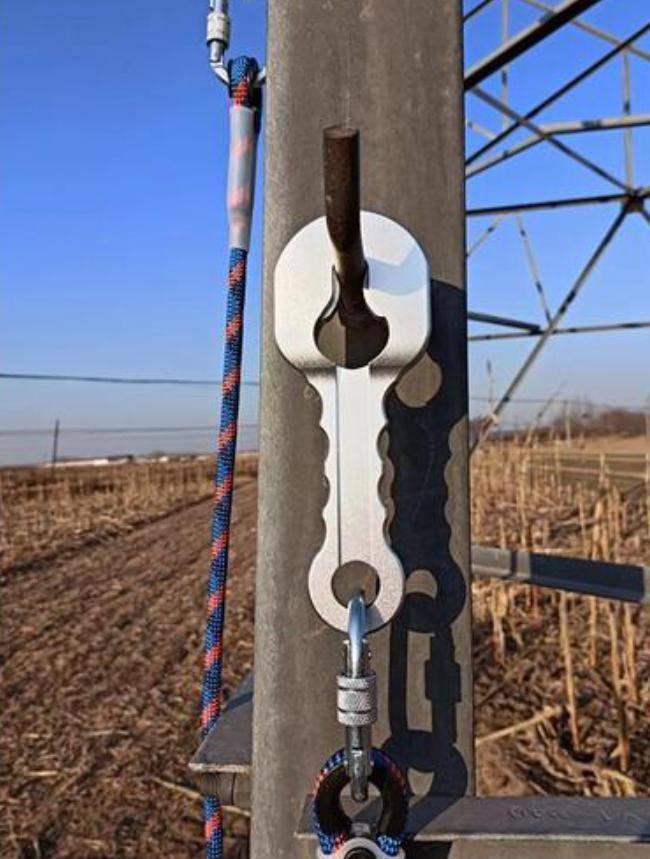

脚钉改良方式

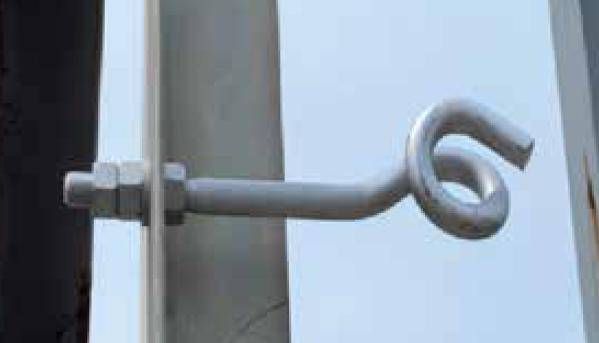

普通脚钉存在安全绳及挂钩脱落风险，圆环脚钉可以避免脱落风险，提升登塔作业安全。

2、输电杆塔上脚钉多为M16 或M20 镀锌螺栓制成，受坠落冲击可能发生严重形问或断裂，是否满足挂点动态受力性能要求尚待验证。

3、在使用过程中因需反复进行解锁及拆装，登塔作业人员体力消耗大、容易疲倦。导致部分人员产生侥幸心理而放松防坠措施。因为传统登塔防坠方式存在上述安全隐患，因此电网公司均加强了防坠落装置的配置和应用。

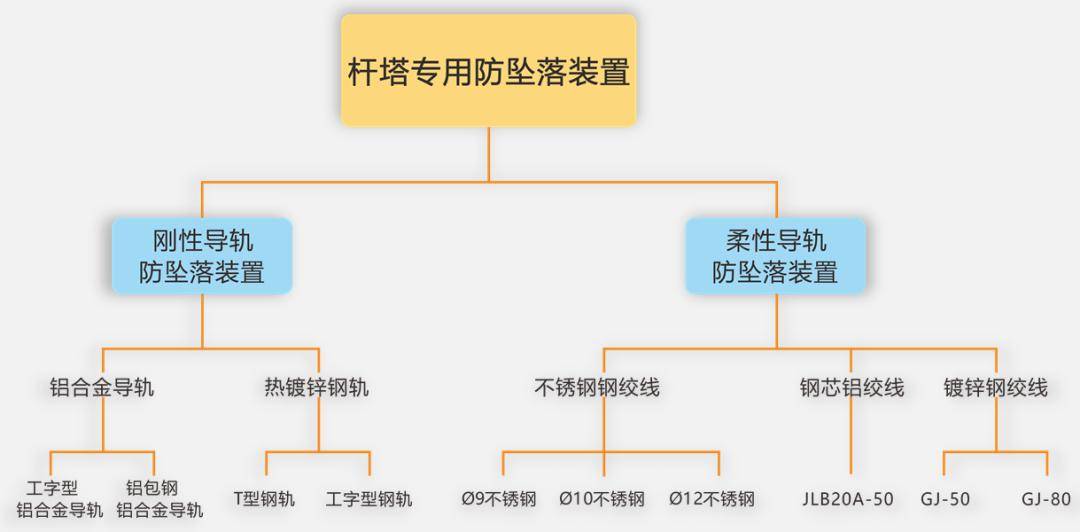

04防坠落装置分类

▲ 防坠落装置

防坠落装置的主要材料是 —— 导轨

导轨设施主要用于：高处作业人员垂直及水平位移时的定位和支撑，保证作业人员在一定范围内可以安全自由地移动。根据导轨不同防坠落装置可分为：刚性导轨防坠落装置和柔型导轨防坠落装置。两者主要区别在于导轨的形式不同，钢性导轨为铝合金或镀锌钢导轨，而柔性导轨主要是钢绞线。

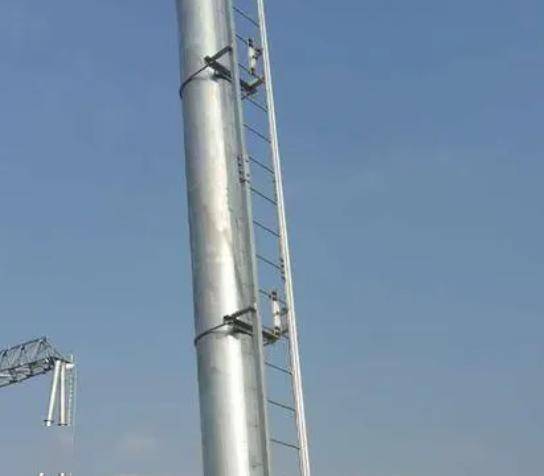

▲ 刚性导轨防坠落装置

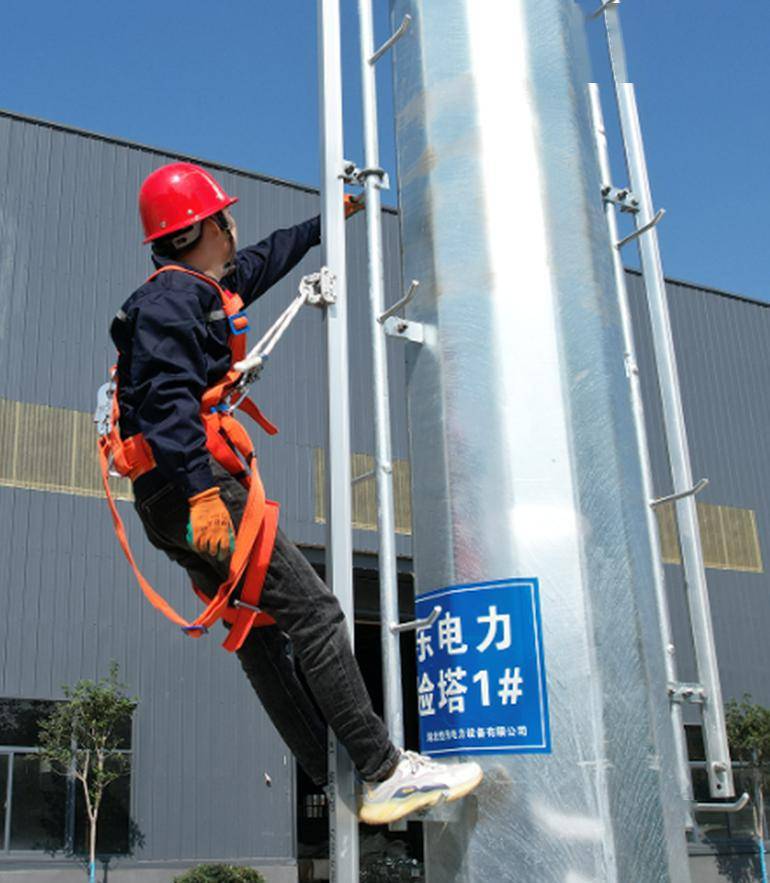

▲ 刚性导轨防坠落装置

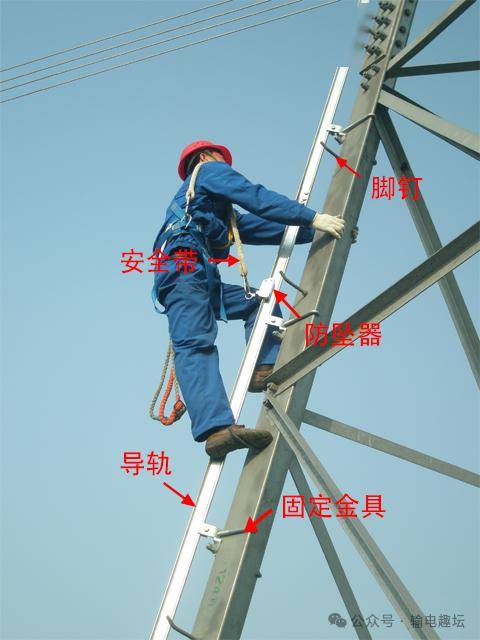

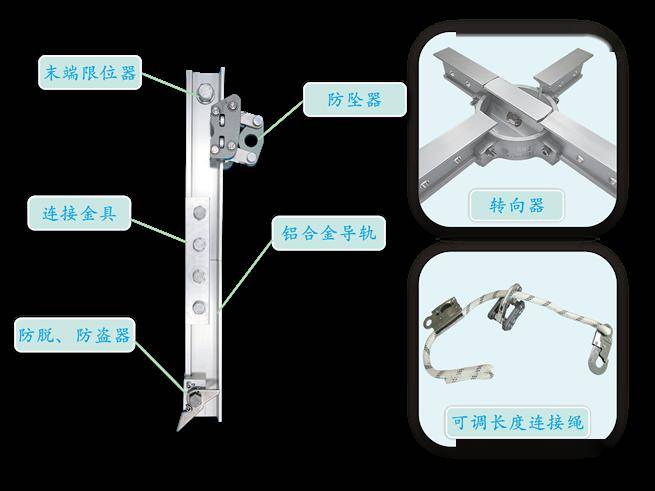

▲ 刚性导轨防坠落装置组成

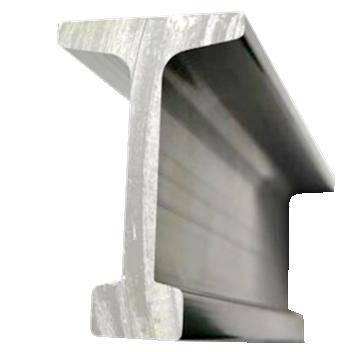

▲ 铝合金导轨

▲ 铝合金导轨

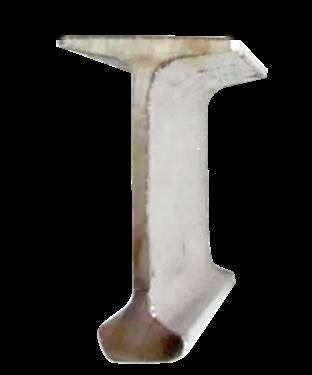

▲ T型钢轨

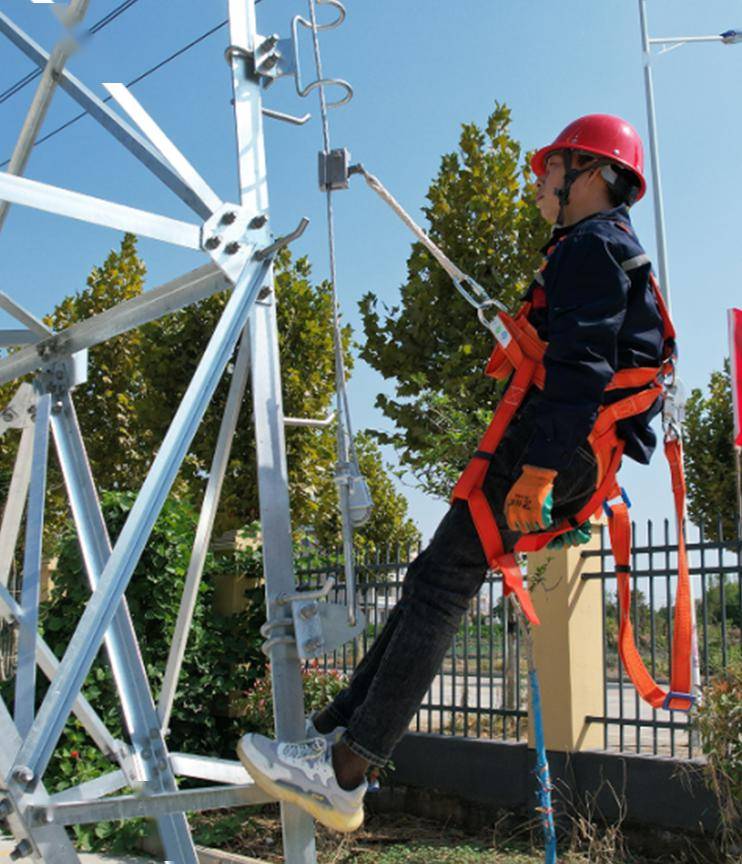

▲ 柔性导轨防坠落装置

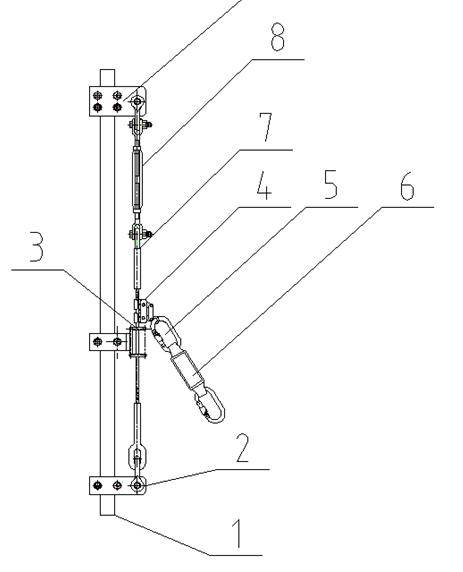

▲ 柔性导轨防坠落装置组成

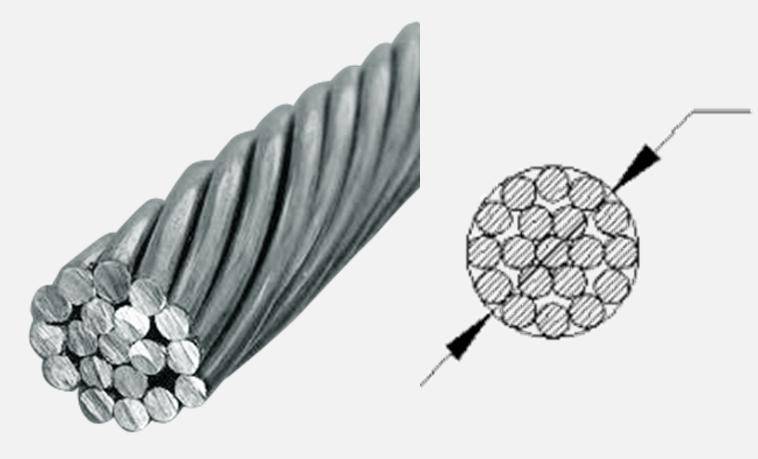

▲ 304不锈钢钢绞线

钢性防坠落VS柔性防坠落

刚性导轨适用范围更广，不受地域和气候影响，能适用于全部塔型。但是价格更高：

防坠落装置价格

刚性防坠落装置：100元/米

柔性防坠落装置：60元/米

柔性防坠落装置

不适用于导轨倾斜角度与垂直方向超过15° 的杆塔。位于大风、强腐蚀、微气象环境区域内的杆塔，不建议使用。

05刚性防坠落装置组成

下面咱们重点介绍刚性防坠落装置组成：防坠落装置(刚性)是由：刚性导轨（包括固定金具、连接金具）+转向器+防坠器构成。

▲ 刚性导轨防坠落装置组成

一、刚性导轨（包括固定金具、连接金具）

1、导轨如上文所述。

2、固定金具指导轨与铁塔的连接：根据铁塔连接位置的不同可分为：脚钉固定金具、连杆固定金具、抱箍固定金具。

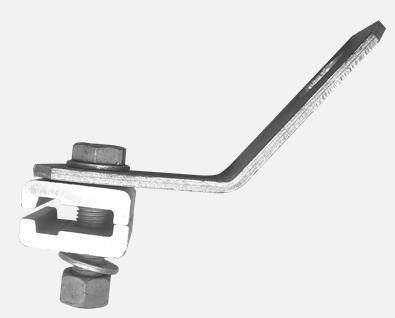

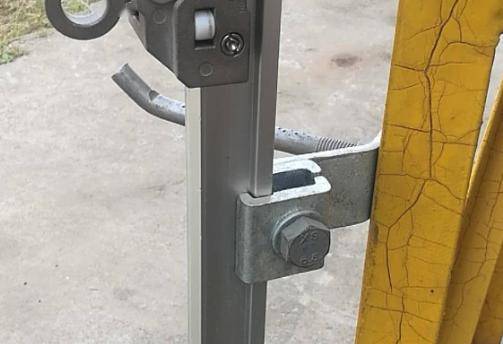

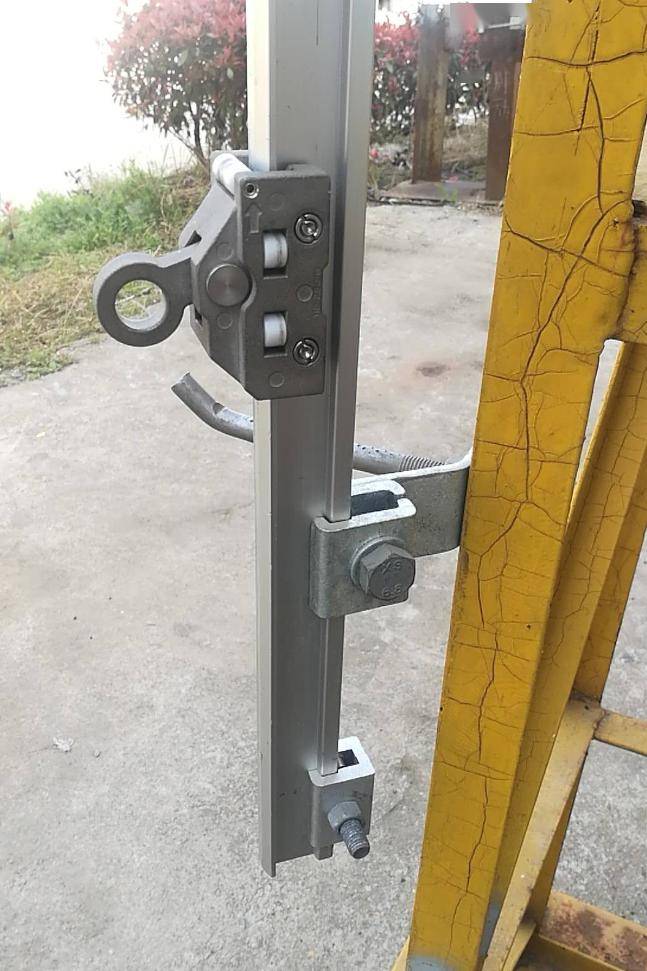

▲ 脚钉固定金具

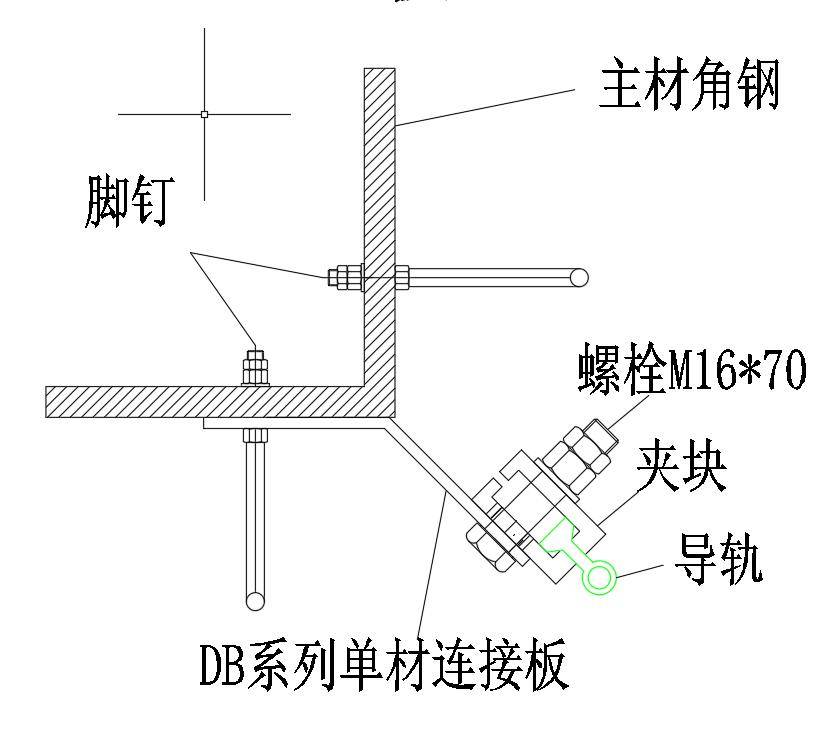

▲ 脚钉固定金具加工图

▲ 脚钉固定金具

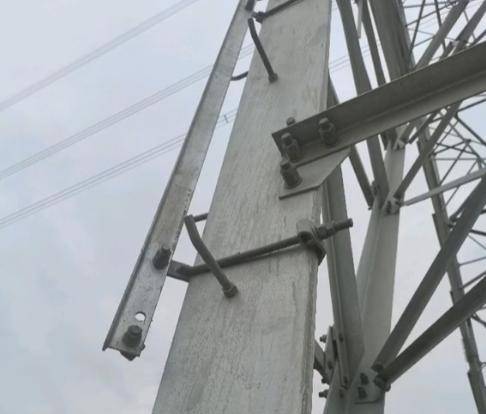

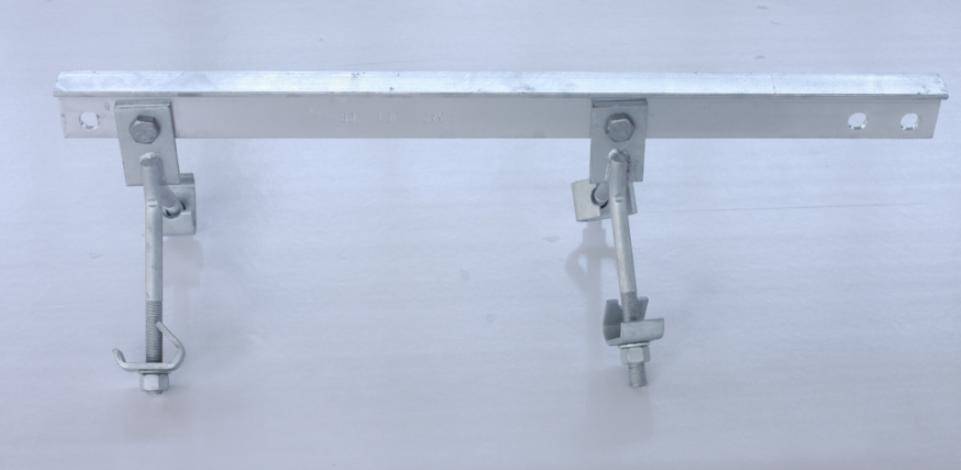

▲ 连杆固定金具

▲ 连杆固定金具

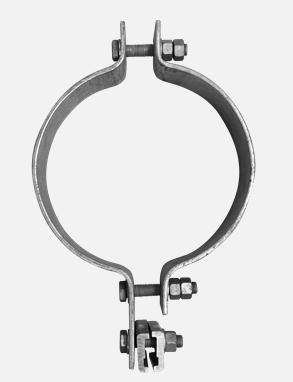

▲ 抱箍固定金具

▲ 抱箍固定金具

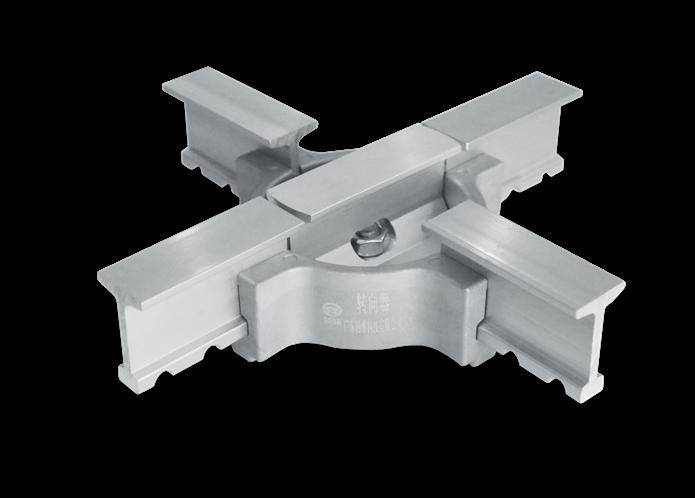

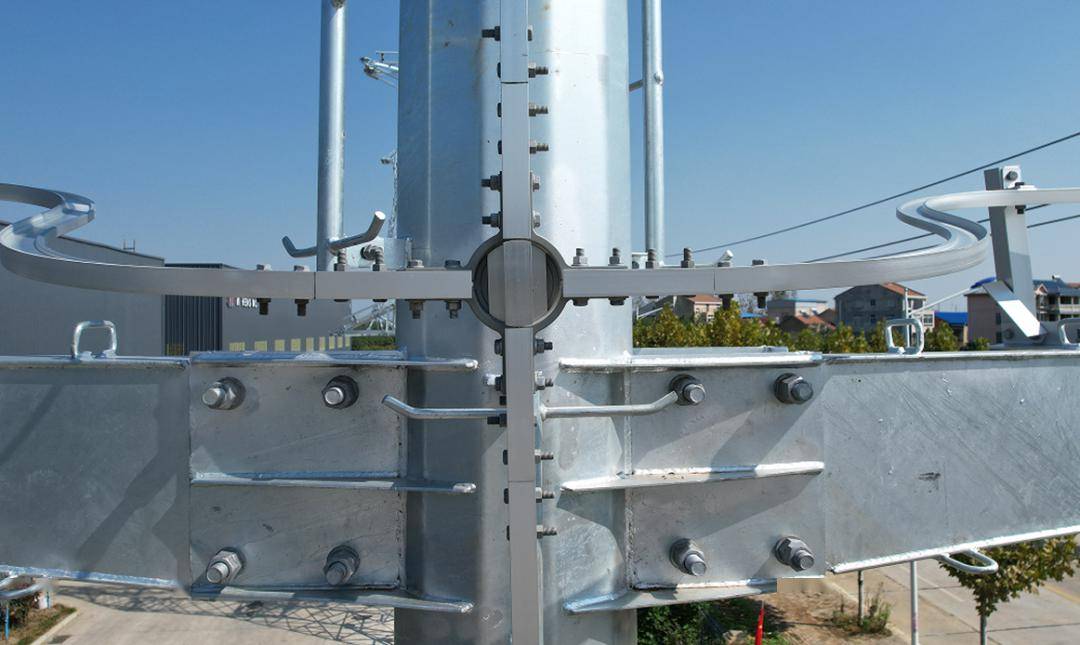

二、转向器

当工作人员顺着导轨攀爬到横担处时，可能继续向上或者向横担方向前进，此时就需要一个装置切换导轨选择，类似于火车切换轨道。

转向器：改变自锁器在导轨运动方向的部件，用于连接垂直与水平刚性导轨。一般用于横担与主材的连接处。转向过程中自锁器不得脱离导轨，转向应灵活、方便。

三、防坠器（自锁器）

其防坠工作原理：自锁器内部有一个可伸缩的卡扣，当使用者在爬梯上上下移动正常作业时，自锁器内的卡扣缩入在内使其能在导轨中滑行自如；当使用者不慎发生坠落时，自锁器内的卡扣能快速伸出扣住轨道面，由于重力利用卡扣和导轨面的摩擦迅速锁止以起到防坠落保护。

06刚性防坠落装置材料统计

防坠落装置材料主要包括：

导轨+转向器+防坠器

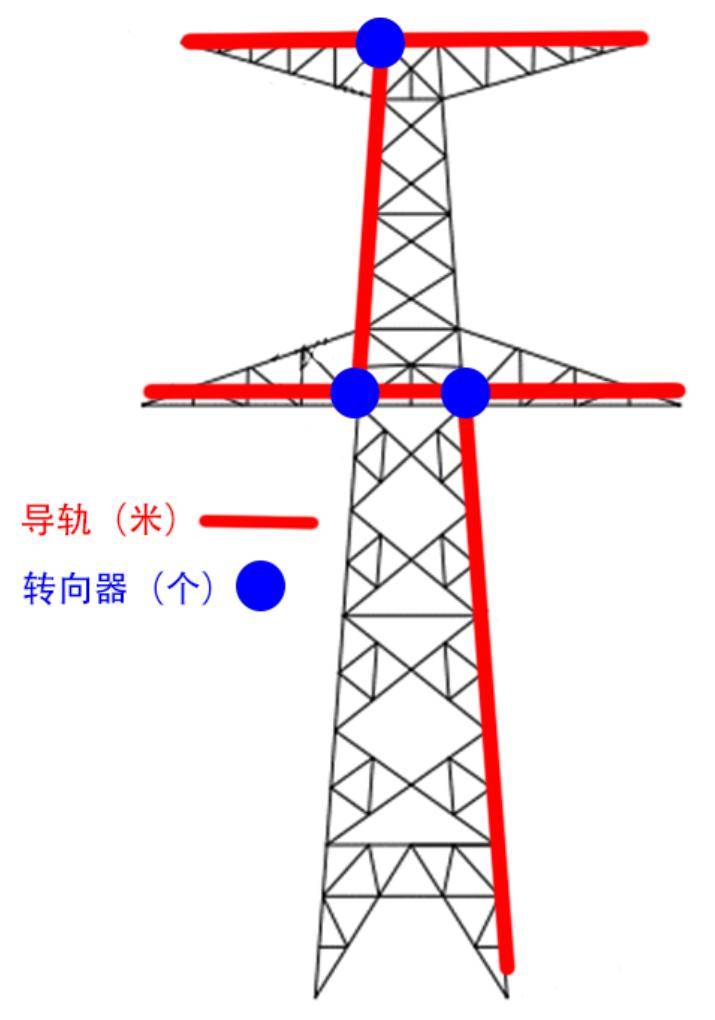

★ 导轨长度主要根据呼高+横担长度（塔头）

★ 转向器和塔头形状有关，有大的转向就需要配置转向器。

★ 防坠器由登塔人员携带，一般多基铁塔配置1个防坠器即可。例如下列几种塔型可参考下图配置：

▲ 干字型塔

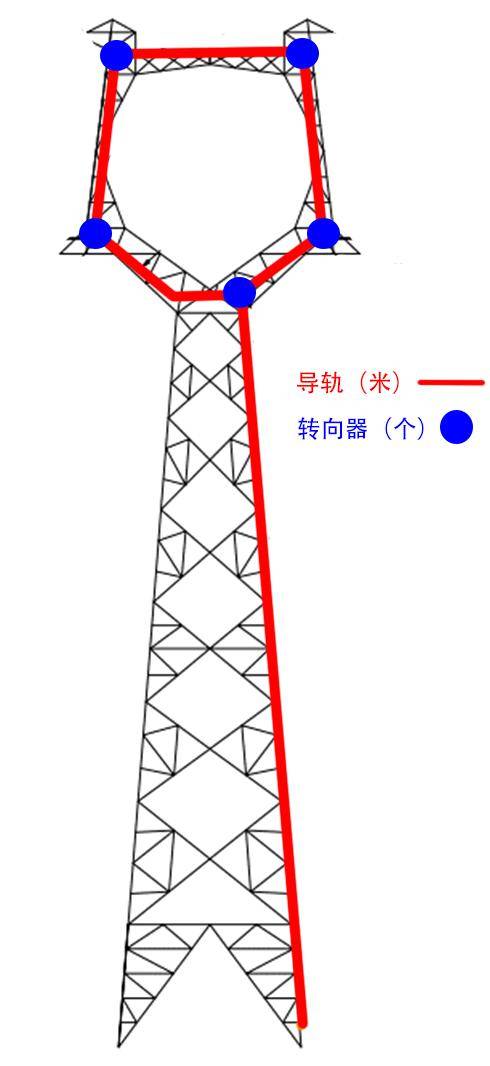

▲ 猫头塔

▲ 多回路塔
